0405# Prevodník úrovne zvuku s ovládačom

Podrobný popis

Prevodník úrovne audio signálu s ovládaním

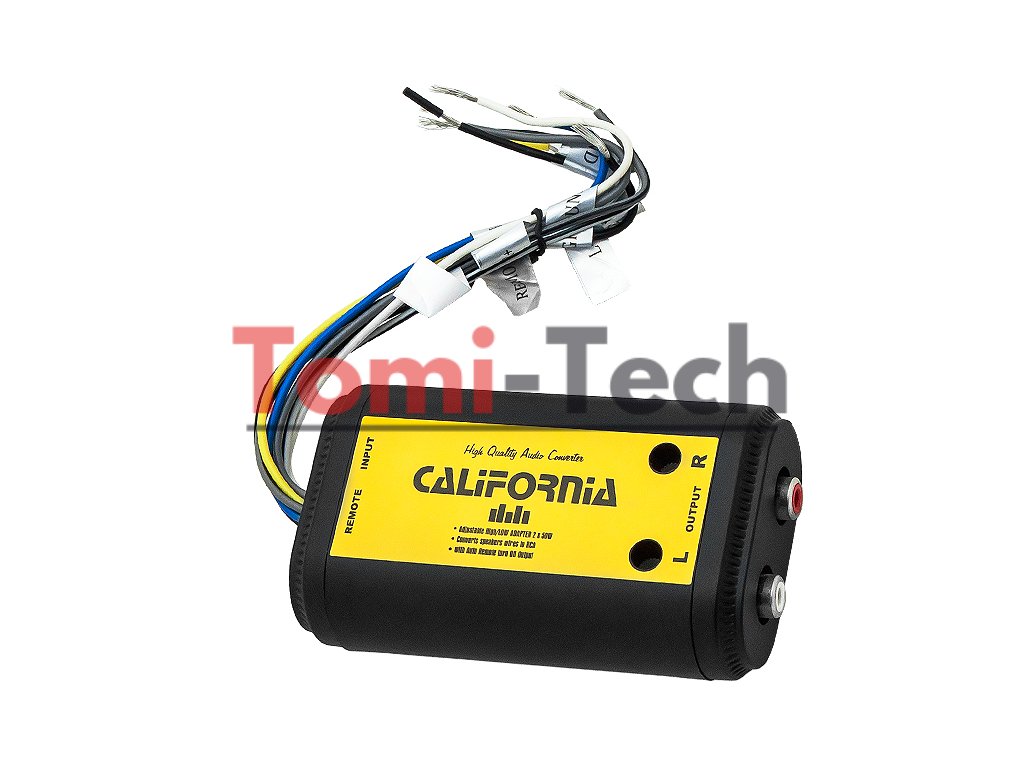

Vysokokvalitný 2-kanálový prevodník prevádzajúci signál z reproduktora na linkový signál RCA - 2x50W vstup / 2xRCA výstup, plynulé nastavenie úrovne signálu. Umožňuje pripojiť externý zosilňovač k hlavnej jednotke bez RCA (CINCH) výstupov. Má odrušovací filter a oddeľuje jednosmernú zložku. Vyznačuje sa plynulým nastavením výstupného signálu samostatne pre každý kanál. Výstup DIAĽKOVÉHO ZAPNUTIA/VYPNUTIA - obvod na zapínanie a vypínanie externého zosilňovača. Určený pre hlavné jednotky s výkonom do 2x50W. 2 RCA výstupy (ľavý a pravý kanál)

Schéma zapojenia:
- "L OUTPUT R" - RCA signálové výstupy pre ľavý (L) a pravý (R) kanál pripojené k RCA vstupom zosilňovača
- "REMOTE" (napájanie a diaľkový výstup na ovládanie zosilňovača)
(GROUND) - čierny vodič - uzemnenie napájania (-12V) - pripojte k uzemneniu napájania rádia, zosilňovača alebo ku karosérii vozidla
(12V) - žltý vodič - napájanie (+12V) - pripojte napr. k napájaciemu káblu rádia alebo zosilňovača
(REMOTE OUT) - modrý vodič - Diaľkový výstup (+12V) na zapnutie/vypnutie zosilňovača - pripojte k vstupu Remote
na zosilňovači
- "INPUT" (signálové vstupy - reproduktory)
biely vodič (L+) – pripojte k reproduktorovému výstupu rádiového prijímača
pre ľavý kanál s kladnou polaritou (+)
čiernobiely vodič (L-) – pripojte k reproduktorovému výstupu rádiového prijímača pre ľavý kanál so zápornou polaritou (-)
čierny vodič (Ground) – uzemnenie – pripojte k uzemneniu pre minimalizáciu rušenia
sivý vodič (R+) – pripojte k reproduktorovému výstupu rádiového prijímača pre pravý kanál s kladnou polaritou (+)
sivo-čierny vodič (R-) – pripojte k reproduktorovému výstupu rádiového prijímača pre pravý kanál so zápornou polaritou (-)

Inštalácia:
Nastavte potenciometre na min.
Pripojte vodiče podľa schémy zapojenia
Zapnite rádio privedením externého signálu na vodiče
/>Nastavte príslušnú hodnotu signálu pomocou potenciometrov
